Гидроцилиндр — это гидравлический исполнительный механизм, который, с помощью движущегося штока, преобразует энергию давления рабочей жидкости в линейное механическое движение и усилие.
Суть работы таких систем заключается в использовании свойств жидкости, которая практически не сжимается и передаёт давление равномерно по всему объёму.
Всё это опирается на классический закон Паскаля, открытый в XVII веке французским учёным Блезом Паскалем. Согласно ему, давление в замкнутой жидкости распространяется одинаково во всех направлениях и на все стенки сосуда.
Формула здесь простая: p = F / S, где p — это давление, F — приложенная сила, а S — площадь, на которую она действует. На её основе рассчитывается выходная сила цилиндра:
F = p × S, где S как площадью поршня. На практике эффективность сильно зависит от рабочего давления (чаще всего 10–40 МПа) и габаритов поршня — чем они больше, тем мощнее устройство.
Если заглянуть в историю, то корни гидравлики уходят в древние времена: ещё в Вавилоне использовали воду для ирригации и грандиозных проектов по типу «Висячих садов», хотя и без строгой теории. Паскаль внёс ясность в XVII веке. А настоящий прорыв случился в 1795-м, когда Джозеф Брама получил патент на гидравлический пресс — первое практическое воплощение идей Паскаля в промышленности. Позже, в середине XIX века, Уильям Армстронг усовершенствовал конструкции, сделав первые цилиндры двустороннего действия, которые стали предшественниками современных. В XX–XXI веках гидравлика шагнула вперёд: появились точные системы с электроникой и автоматикой, и теперь они повсюду — в самолётах, экскаваторах, станках и даже роботах, где сочетают огромную мощь с точностью на уровне миллиметров.

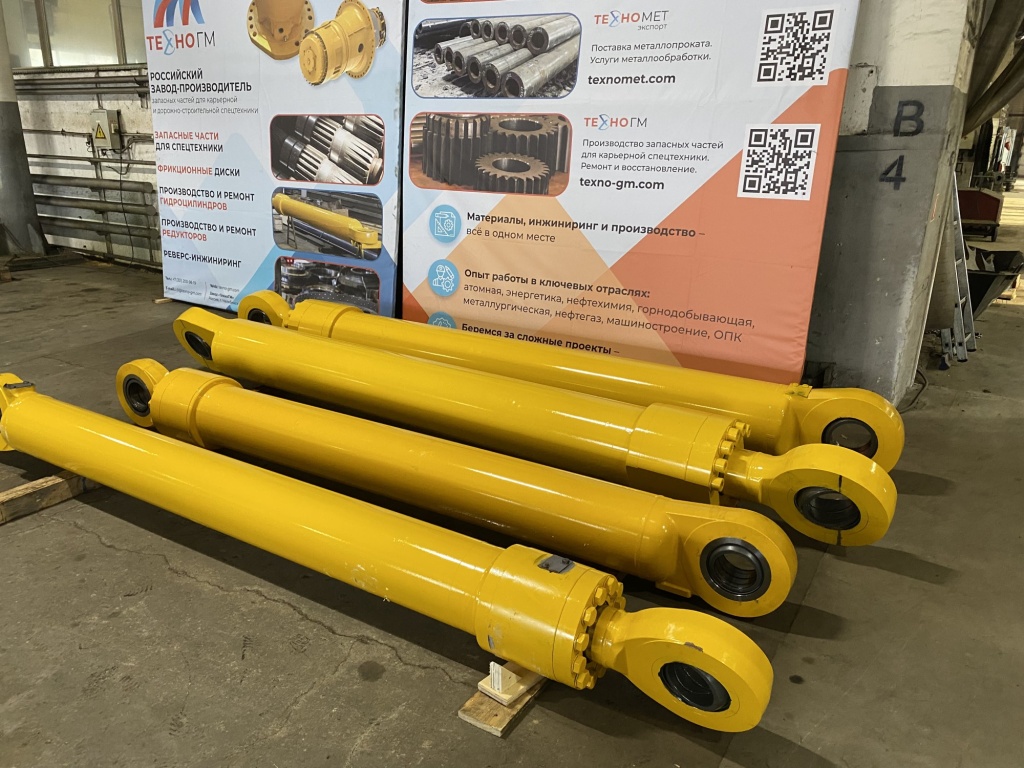

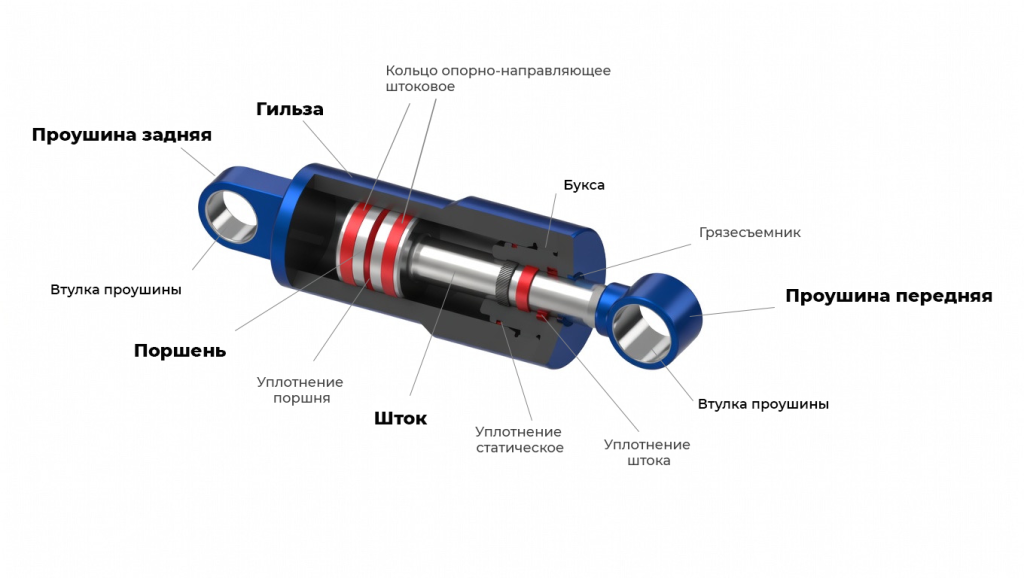

Основные компоненты гидроцилиндра
Гидравлический цилиндр состоит из корпуса (гильзы), поршня, штока, уплотнений и направляющих элементов. При подаче рабочей жидкости под давлением в одну из полостей цилиндра поршень перемещается, передавая усилие через шток на рабочий механизм.
В конструкцию гидроцилиндра входит ряд важных деталей, каждая из которых играет свою роль в обеспечении стабильной и надёжной эксплуатации. Основной элемент — это корпус, или гильза, которая служит внешней оболочкой. Её обычно делают из конструкционной стали, такой как сталь марки 45 или 30ХГСА, а внутренняя поверхность тщательно обрабатывают методом хонингования, чтобы добиться низкого трения и хорошего прилегания уплотнений — шероховатость здесь около Ra 0,32 мкм. Если условия эксплуатации агрессивные, например, с воздействием химикатов или влаги, то применяют нержавеющие стали.
Поршень — это подвижная перегородка, которая делит внутреннее пространство на две камеры.
Его изготавливают из прочной стали или лёгких алюминиевых сплавов, и под давлением жидкости он скользит вперёд-назад, передавая импульс на шток. Кстати, о штоке: это ключевой подвижный компонент, часто из стали 40Х или 30ХГСА, с покрытием твёрдым хромом слоем 15–30 мкм. Такая обработка не только снижает шероховатость до Ra 0,25 мкм, но и защищает от ржавчины и царапин. Шток выходит наружу и обычно оснащается проушиной, резьбой или другим креплением, чтобы соединяться с механизмом.
На концах поршня находятся проушины (если гидроцилиндр подсоединяется к спецтехнике) или торцевые крышки.
Уплотнения гилроцилиндра - манжеты на штоке, кольца на поршне и грязесъёмники — не дают жидкости просачиваться и защищают от внешней грязи.
Материалы для уплотнений подбирают под задачи: NBR подойдёт для обычных условий, FKM (известный как витон) — для жара или химии, а полиуретан — где нужен повышенный запас на износ. Для фиксации на оборудовании используют проушины или лапы как на корпусе, так и на штоке. Внутри же выделяют поршневую камеру (без штока) и штоковую — это объёмы, куда поступает масло или другая жидкость. В итоге все эти компоненты работают в команде, обеспечивая полную герметичность и долгий срок службы устройства.
Как работает типовой гидроцилиндр?
Работа стандартного гидроцилиндра строится вокруг гидравлического цикла: насос нагнетает жидкость через распределитель в одну из камер, создавая давление, которое толкает поршень с усилием F = p × S. В результате поршень двигается, увлекая за собой шток. Например, при выдвижении масло заполняет поршневую камеру (её площадь S_поршня = πD²/4), а из штоковой оно выдавливается в слив. Скорость при этом V_выдвиж = Q / S_поршня, а объём жидкости на один цикл равен Q × t (t — время хода).
Когда нужно втянуть шток, жидкость направляют в штоковую камеру (S_кольца = S_поршня - πd²/4), и скорость V_втягив = Q / S_кольца получается выше, потому что площадь меньше. Прямой ход — это движение наружу, обратный — внутрь.
В односторонних моделях есть только одна активная камера, возврат обеспечивают пружина или собственный вес; двусторонние же используют обе камеры для движения в любом направлении, что даёт симметрию. Плунжерные варианты ограничены выталкиванием, без полного хода в обе стороны.
На эффективность сильно влияет вязкость жидкости — идеальный вариант 20–100 сСт, иначе при низкой вязкости возникают утечки, а при высокой — лишнее трение. Температура тоже имеет значение: на холоде масло густеет, на жаре выше 80°C оно теряет свойства и уплотнения изнашиваются быстрее. Давление даёт мощь, но переизбыток рискует поломкой, а недостаток — слабым ходом. Поэтому контроль этих параметров — основа стабильной работы.
Типы гидроцилиндров
Гидроцилиндры классифицируют по нескольким признакам, что позволяет выбрать оптимальный вариант для конкретного применения.
По конструкции выделяют одноступенчатые (стандартные для большинства задач), телескопические (многоступенчатые для большого хода в компактных габаритах, как в самосвалах) и плунжерные (беспоршневые с плунжером для тяжелых прессов, только одностороннего действия).
По типу штока: односторонний, двусторонний (для симметричного воздействия) и плунжерный.
Односторонние гидроцилиндры давление подается только с одной стороны поршня, возврат происходит пружиной или нагрузкой.
Двусторонние гидроцилиндры - давление подается с обеих сторон поршня, шток может двигаться вперед и назад под давлением
Плунжерные гидроцилиндры (Ram / Plunger cylinders)
Особенности: шток выполняет роль поршня, обычно одностороннего действия, создают очень большое усилие
По способу крепления: с проушиной (на палец), вилочное крепление, цапфовое крепление, крепление на лапах
Гидроцилиндры спецтехники и оборудования
Гидроцилиндры незаменимы в оборудовании, где нужны большие усилия: промышленные прессы, станки, подъемники. В спецтехнике — экскаваторы (двусторонние для ковша), самосвалы (телескопические для кузова), краны (односторонние для стабилизации). В авиации — шасси, в автомобилестроении — тормоза. Мембранные — в автоматике, с торможением — в горизонтальных механизмах.
По применению гидроцилиндры подразделяются на 2 основные группы:
- Гидроцилиндры для спецтехники — более прочные, защищенные и рассчитаны на тяжелые динамические нагрузки;
- Гидроцилиндры для оборудования — более точные, компактные и оптимизированные под конкретный технологический процесс.
Основные типы гидроцилиндров по конструкции, которые чаще всего применяются в оборудовании и спецтехнике.
- Сварные гидроцилиндры
- Гидроцилиндры со стяжками (стяжные)
- Телескопические

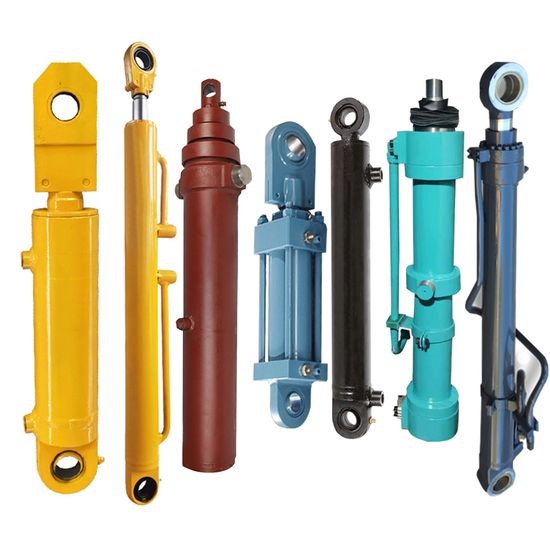

1. Сварные гидроцилиндры (Welded hydraulic cylinders)
Особенности:
- крышки и элементы корпуса приварены к цилиндру
- компактная и прочная конструкция
- меньше габариты по сравнению с другими типами
Где применяются: экскаваторы, погрузчики, дорожная техника, сельхозтехника
Такая конструкция считается более устойчивой к ударным нагрузкам и поэтому часто используется в спецтехнике.
2. Гидроцилиндры со стяжками
Особенности:
- корпус стянут резьбовыми шпильками (tie rods)
- легко разбираются для ремонта
- стандартизированные размеры (NFPA)
Где применяются: промышленное оборудование, прессы, станки, автоматические линии
Такая конструкция позволяет легко обслуживать цилиндр, поэтому она широко применяется в промышленности.
3. Телескопические гидроцилиндры (Telescopic cylinders)
Особенности:
- состоят из нескольких выдвижных секций (ступеней)
- обеспечивают очень большой ход при компактной длине
- могут иметь 2–5 ступеней
Где применяются: самосвалы, подъемные платформы, мусоровозы, гидроподъемники
Длина в сложенном состоянии обычно составляет 20–40 % от полной длины хода, что делает их удобными при ограниченном пространстве.
| Параметр | Гидроцилиндры спецтехники | Гидроцилиндры промышленного оборудования |
|---|---|---|
| Условия эксплуатации | Работа на открытом воздухе: пыль, грязь, влага, перепады температур, ударные нагрузки | Работа в контролируемых условиях цеха или производственной линии |
| Конструкция | Усиленная конструкция, толстостенные трубы, прочный шток, повышенный запас прочности | Конструкция оптимизирована под конкретную технологическую задачу |
| Нагрузки | Высокие динамические и ударные нагрузки | Более стабильные и предсказуемые рабочие нагрузки |
| Типы крепления | Шарнирные: проушины, пальцы, сферические шарниры | Жесткие: фланцы, лапы, крепление на раме оборудования |
| Ход штока | Обычно большой, для работы с подвижными механизмами (стрелы, ковши, отвалы) | Чаще небольшой или средний, соответствует рабочему циклу оборудования |
| Рабочее усилие | Высокое усилие для перемещения тяжелых элементов | Рассчитывается под конкретную технологическую операцию |
| Типы цилиндров | Часто используются телескопические или усиленные гидроцилиндры | Чаще применяются стандартные одноштоковые или компактные цилиндры |
| Точность работы | Основной акцент на мощность и надежность | Важна точность позиционирования и плавность движения |
| Дополнительные элементы | Усиленные уплотнения, грязесъемники, защита штока | Возможны датчики положения, системы контроля скорости и давления |
| Обслуживание | Конструкция рассчитана на ремонт и замену уплотнений в полевых условиях | Обслуживание обычно проводится в сервисных или производственных условиях |
Основные параметры для подбора и заказа гидроцилиндра
- Рабочее давление (давление на рабочем цикле). Указывается в атмосферах (бар или МПа). Важно учитывать максимальное рабочее давление в системе, чтобы цилиндр был рассчитан на такую нагрузку.
- Ход поршня (или ход штока). Это длина перемещения штока, которая требуется для выполнения нужной задачи. Обычно измеряется в миллиметрах.
- Диаметр поршня. Это диаметр рабочего поршня цилиндра, который влияет на силу, которую он может развить. Чем больше диаметр поршня, тем больше сила воздействия.
- Диаметр штока. Важен для определения прочности штока и соотношения между прочностью и массой устройства. Тоже влияет на максимально возможную нагрузку.
- Мощность гидроцилиндра (сила). Мощность определяется как произведение давления и площади поперечного сечения поршня. Этот параметр влияет на нагрузочную способность.
- Тип крепления. Определяет способы крепления цилиндра к остальной части оборудования (например проушины, фланцы и т.д.).
- Тип штока. Может быть с одинарным или двойным действием, в зависимости от того, как цилиндр будет использоваться (например, для подъема или опускания).
- Температурный диапазон при котором будет осуществляться эксплуатация. Рабочая температура может варьироваться в зависимости от специфики работы (например, высокая температура для горнодобывающей или сельскохозяйственной техники).
- Материалы и покрытие. Материалы, из которых изготовлены детали цилиндра, а также покрытия (например, антикоррозийные или износостойкие), чтобы гарантировать долговечность и эффективность работы.
- Тип уплотнений. Уплотнения защищают от утечек жидкости и загрязнения. Это может быть важный фактор в условиях эксплуатации в агрессивных или грязных средах.
- Скорость работы. Важен при подборе для тех типов работы, где нужно быстрое или медленное движение штока.
- Рабочий объём масла (объем рабочей жидкости). Для оценки потребности в жидкости при работе гидроцилиндра.
Каждый из этих параметров критичен для обеспечения правильной и надежной работы гидроцилиндра в специфической задаче спецтехники.
Сравнение гидравлики с другими типами приводов
Гидравлика обеспечивает высокую мощность и плавность и используется или в авто- и спецтехнике или в мощном оборудовани. По сравнению с электрическими приводами (линейные актуаторы с электродвигателем) она мощнее для больших нагрузок, но сложнее в монтаже.
Пневматика (пневмоцилиндры) проще и дешевле, но слабее и менее точна.
| Параметр | Гидравлика | Электрический привод | Пневматика |
|---|---|---|---|
| Усилие | Высокое (до 1000кН) | Среднее (100 Кн) | Низкое (до 10 кН) |
| Скорость | Регулируемая, до 1 м/с | Высокая, точная | Высокая, но рывковая |
| Точность | Высокая | Очень высокая | Средняя |
| Стоимость | Высокая (масло, насос) | Средняя | Низкая |
| Условия | Чувствительна к температуре/загрязнению | Универсальна | Простая, но шумная |
| Применение | Тяжелая техника | Роботы, прецизионные механизмы | Легкие механизмы |
В современной технике гидроцилиндры выполняют функцию надёжных исполнительных механизмов, обеспечивая высокую мощность и прецизионную точность в таких областях, как робототехника, строительство и промышленное производство. Их интеграция в интеллектуальные системы с датчиками позволяет осуществлять оперативный мониторинг параметров, что существенно повышает уровень безопасности и эксплуатационной эффективности.
Перспективы развития данной технологии связаны с переходом к электро-гидравлическим системам с пропорциональным управлением и сервоцилиндрами, способными достигать субмиллиметровой точности. Параллельно ведутся исследования в области экологически безопасных рабочих жидкостей, компактных конструкций и оптимизации на базе искусственного интеллекта, направленные на снижение энергозатрат. Гидравлика однозначно сохранит своё ключевое значение в тяжёлой промышленности, при этом эволюционируя в сторону "зелёных" и цифровизированных решений.
